三相200Vマグネットスイッチ配線の基本！仕組みと危険なDIY
こんにちは！住宅のお悩み解決をナビゲートする「工務店くん」です。
工場の機械や業務用の大きなエアコンなど、「三相200V」の機器を動かそうと思ったとき、必ずと言っていいほど登場するのが「マグネットスイッチ」ですよね。
「なんだか配線が複雑そう…」「どの線をどこに繋げばいいのか、さっぱり分からない…」なんて、頭を抱えてしまう方も多いんじゃないでしょうか。
実はこの配線、見よう見まねでやってしまうと、大切な機械を壊してしまったり、火災や感電といった大きな事故につながったりする危険な作業なんです。だからこそ、正しい知識と手順をしっかり理解することが何よりも大切になるんですね。
この記事では、そんな少しとっつきにくい三相200V用マグネットスイッチの配線について、その基本的な仕組みから具体的な手順、安全のための注意点まで、一つひとつ丁寧に解説していきます。
もし、三相200Vを単相200Vに変換する必要がある場合は、こちらの記事も参考にしてください。
三相200Vから単相200Vへ変換する際の注意点 ぜひ最後までチェックして、安全な電気工事の知識を深めてくださいね！
- マグネットスイッチの基本的な仕組みと必要性
- 配線作業に必須となる資格や準備すべき工具・材料
- 主回路と、最も重要な自己保持回路の具体的な配線手順
- サーマルリレーの正しい設定方法や、よくあるトラブルの対処法
三相200vマグネットスイッチ配線【基本と準備】
さあ、いよいよ実践…と行きたいところですが、その前に！まずは基本をしっかり押さえることが大切なんですね。
このセクションでは、マグネットスイッチがそもそもどんな役割を持っているのか、という仕組みの話から、配線作業に絶対に必要な資格、準備すべき工具や材料、そして何よりも重要な安全確認の手順について詳しく解説していきます。
一見、遠回りに見えるかもしれませんが、この準備段階の知識が、安全で確実な作業の土台になるんです。
急がば回れ、の精神でじっくり学んでいきましょう！

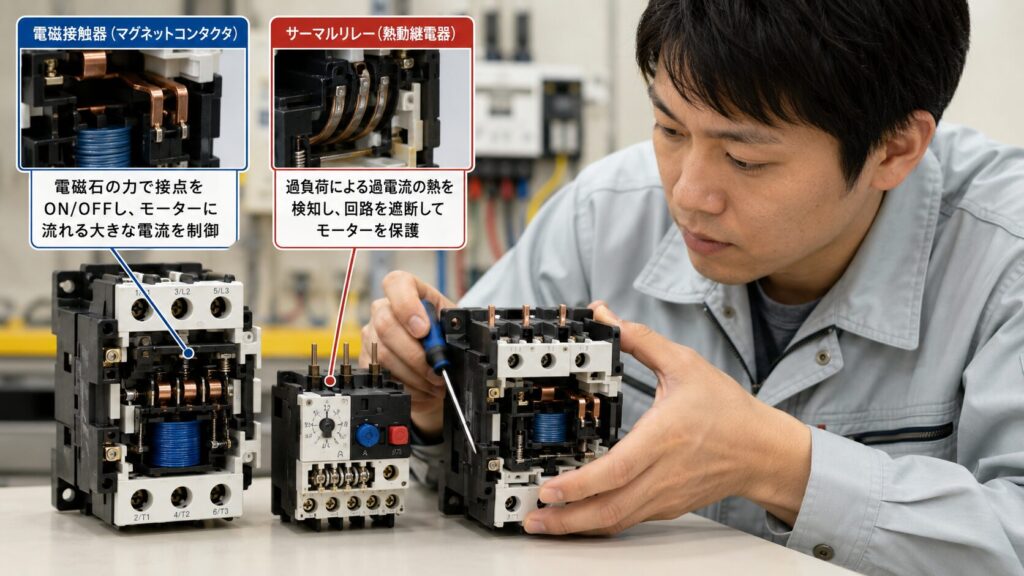

マグネットスイッチの仕組みと役割
マグネットスイッチ（電磁開閉器）は、単なる電源スイッチとは異なり、2つの主要部品から構成される高機能なスイッチです。
一つは「電磁接触器（マグネットコンタクタ）」で、電磁石の力を利用して内部の接点をON/OFFします。
手元の押しボタンから送られる小さな電気信号で電磁石を動かし、モーターが使用する大きな電流を安全に制御できるため、離れた場所からの遠隔操作を可能にします。
もう一つが「サーマルリレー（熱動継電器）」で、モーターの重要な保護装置です。
モーターに過負荷がかかり過剰な電流が流れると、その熱を検知して自動的に回路を遮断します。
これにより、モーターが熱で焼損する事態を防ぎます。
この「安全なON/OFF機能」と「モーター保護機能」が一体となっているのが最大の特徴です。
なぜマグネットスイッチが必要なのか
ブレーカーだけではモーターを十分に保護できないため、マグネットスイッチが必要となります。
その最大の理由は「モーターのきめ細やかな保護」にあります。
ブレーカーは主にショート（短絡）のような瞬間的な大電流から配線を保護しますが、サーマルリレーはモーターが少し無理をして定格以上の電流が流れ続ける「過負荷」状態を検知して保護します。
この微妙な異常はブレーカーでは検知しにくいため、モーターの長寿命化にはサーマルリレーが不可欠です。
また、「安全な遠隔操作」も大きな利点です。
手元の小さな押しボタンスイッチで離れた場所にある大きなモーターを操作でき、作業効率と安全性が向上します。
さらに他の制御機器と組み合わせることで、工場の生産ラインのような自動運転（シーケンス制御）も実現します。

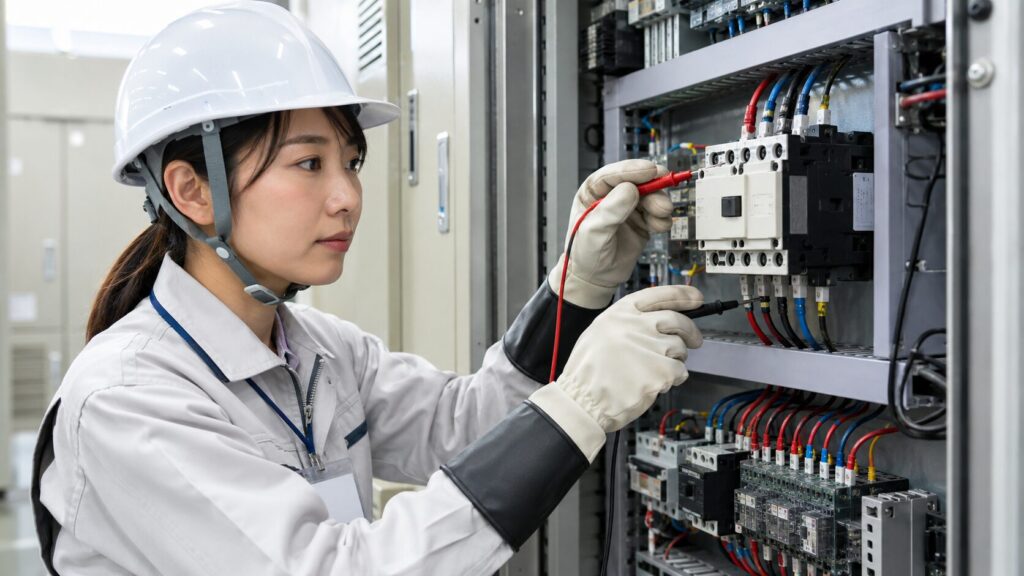

配線作業に必要な資格と法令
マグネットスイッチの配線作業は、国家資格である「電気工事士」の有資格者でなければ絶対に行ってはいけません。
これは法律で定められており、無資格での作業は固く禁止されています。
三相200Vという高電圧は、一歩間違えば感電による死亡事故や火災に繋がる極めて危険な作業であり、DIYの範疇をはるかに超えた専門的な技術を要します。
万が一、無資格者が作業して事故が発生した場合、法的に罰せられるだけでなく、取り返しのつかない事態を招きます。
自身の安全、そして周囲の人や建物を守るため、マグネットスイッチの配線は必ず有資格者のプロに依頼してください。
この記事は知識の理解を目的とするものであり、無資格での作業を推奨するものではありません。

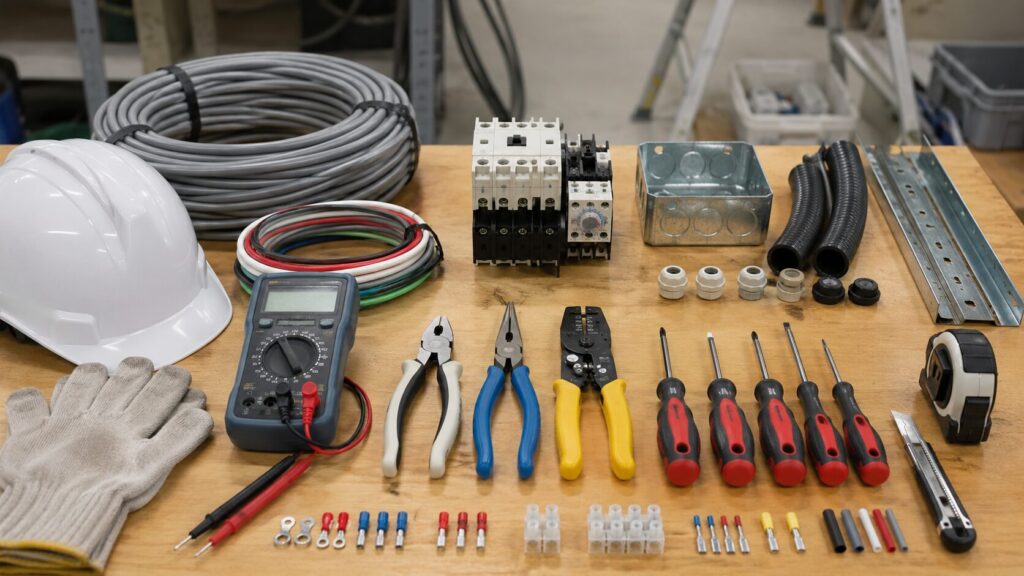

準備すべき工具と材料の一覧
電気工事士が作業を行う際に必要となる代表的な工具と材料を紹介します。
適切な道具を正しく使うことが、安全で確実な作業の第一歩です。
まず、基本となる工具類です。
| 工具の種類 | 主な用途 |
|---|---|
| ドライバー | 端子台のネジ締め |
| 電工ペンチ（圧着工具） | 電線の切断、被覆剥き、圧着端子のかしめ |
| ワイヤーストリッパー | 電線被覆のきれいな剥ぎ取り |
| テスター（検電器） | 電圧の有無の確認（安全確認の必須品） |
次に、配線に必要な材料です。
これらは使用するモーターの仕様に合わせて選定します。
- マグネットスイッチ本体：モーターのkW数、電流値、操作コイル電圧に適合するもの。
- 配線用ケーブル：モーターの定格電流に適した太さのもの。
- 押しボタンスイッチ：起動用（a接点）と停止用（b接点）。
- 圧着端子：電線と端子台を確実に接続するために使用。
- 配線用遮断器（ブレーカー）：電源側に設置し、回路全体を保護。
感電防止！作業前の安全確認
どんなに知識が豊富でも、安全確認を怠れば重大事故に繋がります。
感電を防ぐため、作業前には以下の手順を必ず徹底してください。
まず、何よりも先に「電源の遮断」を行います。
作業する回路に関係するすべてのブレーカーを「OFF」にしてください。
次に、ブレーカーをOFFにした後も安心せず、必ず「検電」を実施します。
テスターや検電器を使い、作業する端子や電線に電圧がかかっていないことを一つひとつ直接確認します。
「OFFにしたはず」という思い込みが最も危険です。
この「計器による確認」というプロセスが命を守る上で極めて重要です。
作業中は絶縁性の手袋など、適切な保護具を着用することも忘れないでください。
これらの安全手順の徹底が、電気工事の大前提となります。
モーターに合ったスイッチの選定方法
モーターの性能を最大限に引き出し、安全に保護するためには、適切なマグネットスイッチの選定が不可欠です。
選定を誤ると、故障や保護機能不全の原因となります。
確認すべき主なポイントは以下の3つです。
- モーターの定格容量（kW）と定格電流（A）
モーターの銘板（仕様プレート）を確認し、記載されているkW数や電流値に対応した製品を選びます。これが最も基本的な選定基準です。
もし、ご自身の設備における三相200Vの電流（A）を正確に測る方法を知りたい場合は、こちらの記事もご参照ください。 - 操作コイルの電圧
押しボタンなどの操作回路で使用する電圧（AC100V、AC200Vなど）に合ったコイル電圧の製品を選びます。電圧が異なるとコイルが焼損したり、動作しなかったりします。
- 補助接点の数
パイロットランプの点灯や外部への運転信号出力など、追加機能に必要な補助接点（a接点：常時開、b接点：常時閉）の数を確認し、要件を満たす製品を選ぶ必要があります。
三相200vマグネットスイッチ配線【実践と注意点】
ここからは、実際の配線作業の具体的な手順を解説します。
マグネットスイッチの配線は、モーターに動力を供給する「主回路」と、スイッチのON/OFFを制御する「操作回路」の2つに分かれます。
特に、操作回路の「自己保持回路」は配線の核心部分です。
各手順と注意点を学び、安全な作業への理解を深めましょう。
主回路（動力線）の配線図と手順
主回路は、電源からモーターへ動力を供給するメインの配線です。三相200Vの大電流が流れるため、確実な接続が求められます。手順は比較的シンプルです。
三相200Vの正しい繋ぎ方（RST相/UVW相の接続方法）については、より詳細な解説記事もございます。
- 電源からマグネットスイッチへ接続する
配線用遮断器（ブレーカー）の二次側から出た三相の電線（R, S, T相）を、マグネットスイッチの一次側端子（通常「1/L1」「3/L2」「5/L3」）に接続します。
- マグネットスイッチからモーターへ接続する
スイッチの二次側端子（「2/T1」「4/T2」「6/T3」）から、モーターの端子箱にある端子（「U」「V」「W」）へそれぞれ接続します。
配線時は、どの線がどの相か識別できるようケーブルを色分けすることが推奨されます。
また、接続部のネジは緩みがないように、トルク管理を意識してしっかりと締め付けることが非常に重要です。
自己保持回路の配線方法【重要】
自己保持回路は、押しボタンを一度押して手を離しても、マグネットスイッチがONの状態を維持するための重要な仕組みです。
この回路がないと、ボタンを押し続けている間しかモーターは作動しません。
操作電源は主回路の三相のうち2線（例：R相とS相）から取ります。
配線の流れは以下の通りです。
- R相から出た線を、停止用の「OFFボタン」（b接点）に接続します。
- OFFボタンの反対側から、起動用の「ONボタン」（a接点）に接続します。
- ONボタンと並列に、マグネットスイッチ本体の「補助a接点」を接続します。これがON状態を維持するバイパス路の役割を果たします。
- ONボタンの出口と補助接点の出口をまとめ、マグネットスイッチの「コイル端子」の一方（A1など）に接続します。
- コイルのもう一方の端子（A2など）から、サーマルリレーの「b接点」（95など）に接続します。
- サーマルリレーのb接点の反対側（96など）を、電源のS相に戻します。
この構成により、サーマルリレーが異常を検知した際も回路が遮断され、モーターを安全に停止させます。

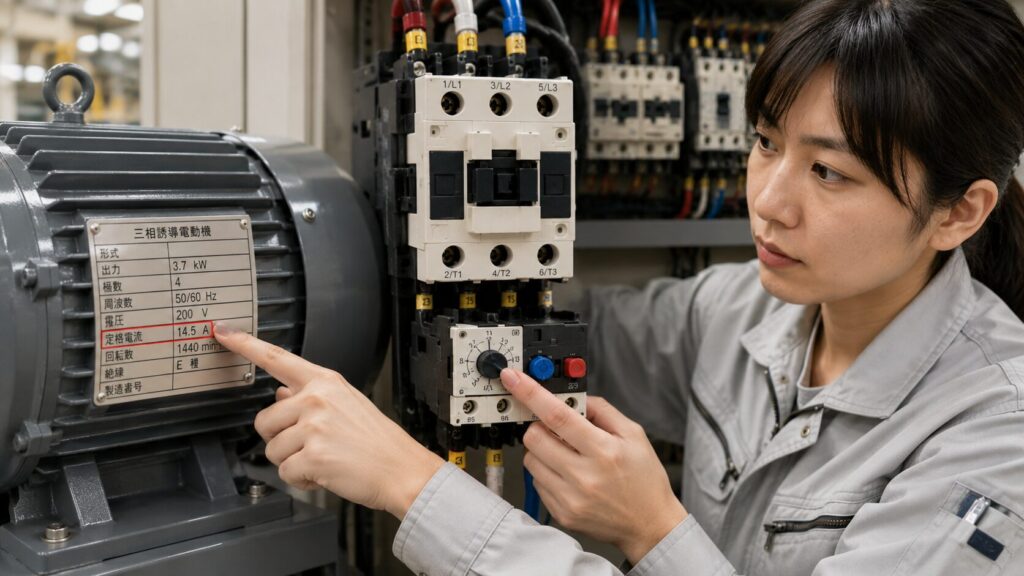

サーマルリレーの正しい電流値設定
配線完了後、モーター保護の要であるサーマルリレーの電流値設定を行います。
この設定は、モーターを過負荷から守るために極めて重要です。
サーマルリレーにあるダイヤルは、必ず「モーターの銘板に記載されている定格電流値」に合わせます。
これが、そのモーターが最も効率よく安全に運転できる基準値です。
もし設定値を定格より大幅に高くすると、過負荷状態でもリレーが作動せずモーターが焼損する恐れがあります。
逆に低すぎると、正常運転中にもかかわらず不要なトリップが頻発し、安定した稼働の妨げとなります。
適切な電流値設定が、モーターの寿命を延ばす鍵です。

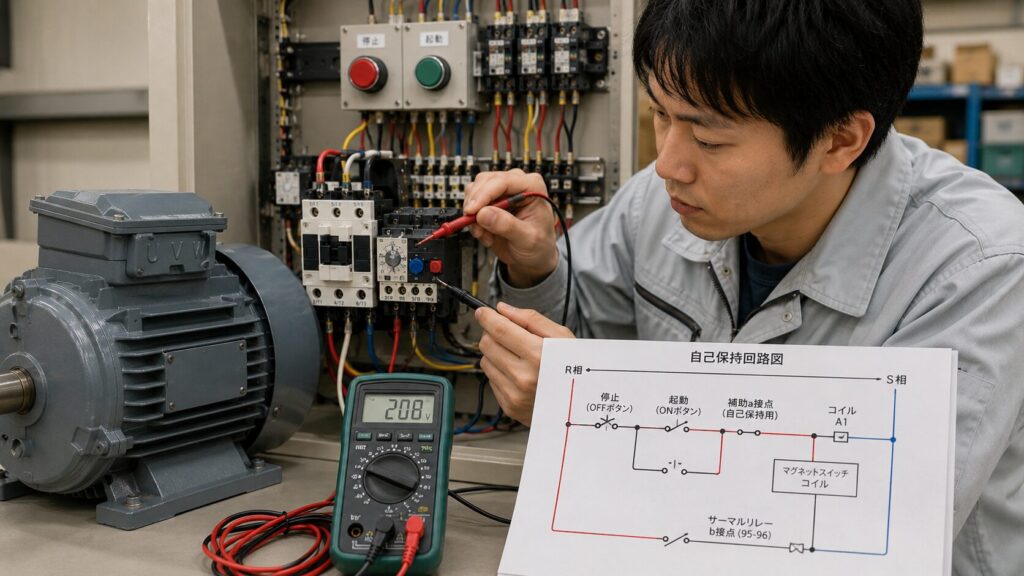

よくある配線トラブルと対処法
慎重に作業してもトラブルが発生することはあります。
よくある症状と原因、対処法を知っておくことで冷静に対応できます。
| トラブルの症状 | 考えられる主な原因 | 対処法 |
|---|---|---|
| ONボタンを押しても作動しない | 操作回路の配線ミス・断線、コイル故障、電源なし | 操作回路の配線と各部の電圧をテスターで確認する。 |
| ONボタンから手を離すと止まる | 自己保持回路の配線ミスまたは接触不良 | 補助a接点への配線が正しいか、接触不良がないかを確認。 |
| 運転中に頻繁に止まる（トリップ） | サーマルリレーの設定値が低い、モーターへの過負荷、欠相 | サーマルの設定値、モーター負荷、電源電圧を確認。 |
| OFFボタンを押しても止まらない | 電磁接触器の接点が溶着している可能性 | 危険な状態。直ちに主電源（ブレーカー）を遮断し、スイッチを交換。 |
トラブルシューティングの基本は、電圧の有無を確認し、次に配線が図面通りかを目で追って確認することです。
特に自己保持回路は間違いやすいポイントです。
まとめ：安全な三相200vマグネットスイッチ配線の要点
三相200V機器で使われるマグネットスイッチは、単に電気を入切する装置ではありません。
手元のスイッチで安全に大きな動力を遠隔操作し、過負荷からモーターを保護するという、非常に重要な制御装置です。
この役割を理解した上で、安全な配線作業を支える以下の3つの柱を必ず守ってください。
- 資格の重要性を理解する
この作業は「電気工事士」の国家資格がなければ絶対に行えません。感電や火災のリスクが極めて高い専門作業であり、無資格作業は法律で禁止されています。必ず有資格者のプロに任せましょう。
- 作業前の安全確認を徹底する
作業前には必ず関連するブレーカーを全て切り、検電器で電圧がゼロであることを直接確認します。この「電源遮断」と「検電」が命を守る基本であり、「たぶん大丈夫」という思い込みは絶対に禁物です。
- 正確な配線と適切な設定を行う
大電流が流れる主回路は確実に締め付け、制御の要である自己保持回路は配線図通りに接続します。そして、モーターを守るサーマルリレーは、銘板記載の定格電流値に正しく設定します。
これらが揃って初めて、機器は安全に正しく動作します。
万が一トラブルが発生した場合、慌てず原因究明にあたってください。
特に、OFFボタンを押してもモーターが停止しない場合は、接点溶着という非常に危険な状態が考えられます。
直ちに大元のブレーカーを遮断し、専門家による点検・交換を依頼してください。
実際の作業は、必ずメーカーの指示書や関連法規を遵守し、安全第一で進めてください。
よくある質問（Q＆A）
Q. マグネットスイッチは普通の電源スイッチとどう違うのですか？
A. マグネットスイッチは、電磁接触器とサーマルリレーという2つの主要部品で構成される高機能なスイッチです。電磁接触器は、手元の押しボタンからの小さな信号で大きなモーター電流をON/OFFし、遠隔操作を可能にします。サーマルリレーは、モーターに過負荷がかかり過剰な電流が流れた際に熱を検知し、自動的に回路を遮断してモーターの焼損を防ぎます。この「安全なON/OFF機能」と「モーター保護機能」が一体となっている点が、単なる電源スイッチとの決定的な違いです。
Q. なぜブレーカーだけではモーターの保護が不十分で、マグネットスイッチが必要なのでしょうか？
A. ブレーカーは主にショート（短絡）のような瞬間的な大電流から配線を保護しますが、モーターが定格以上の電流で運転し続ける「過負荷」状態を検知して保護する機能は限定的です。マグネットスイッチに内蔵されたサーマルリレーは、この微妙な過負荷による熱を検知し、モーターの焼損を未然に防ぎます。これによりモーターの寿命を延ばすことができます。また、マグネットスイッチは手元のボタンで離れた場所のモーターを安全に操作できる遠隔操作の利点もあります。
Q. マグネットスイッチの配線作業は、自分で行っても良いのでしょうか？
A. マグネットスイッチの配線作業は、国家資格である「電気工事士」の有資格者でなければ絶対に行ってはいけません。三相200Vという高電圧は、感電による死亡事故や火災に繋がる極めて危険な作業であり、法律で無資格作業が固く禁止されています。万が一、無資格者が作業して事故が発生した場合、法的に罰せられるだけでなく、取り返しのつかない事態を招きます。自身の安全、そして周囲の人や建物を守るため、必ず有資格者のプロに依頼してください。
Q. モーターに合ったマグネットスイッチを選ぶ際の重要なポイントは何ですか？
A. モーターの性能を最大限に引き出し、安全に保護するためには、適切なマグネットスイッチの選定が不可欠です。選定時の主なポイントは3つあります。まず、モーターの銘板に記載されている「定格容量（kW）」と「定格電流（A）」に対応する製品を選びます。これが最も基本的な基準です。次に、マグネットスイッチ本体の「操作コイル電圧」が、制御回路の電圧と適合しているかも重要です。これらのポイントを確認することで、故障や保護機能不全を防ぎ、安全な運用に繋がります。
