ダウントランスで三相200Vから単相100V変換は危険？プロ解説
こんにちは！住宅お悩み解決ナビを運営している、工務店くんです！
工場や事業所、ガレージなどで「動力」と呼ばれる三相200Vの電源はあるけれど、普段使っている単相100Vの家電や工具を使いたい…なんて思ったことはありませんか？
コンセントの形が違うし、電圧も違うからそのままでは使えないし、どうしたらいいんだろう？と悩んでしまいますよね。
実は、この電圧と電源の種類（相数）の変換って、専門知識がないとすごく危険な作業になるんです。
ネットの情報だけで「ダウントランス（変圧器）を使えばいい」と見よう見まねでやってしまうと、大きな事故につながるだけでなく、電力会社から多額の違約金を請求される「契約違反」になるってご存知でしたか？
この記事では、ガレージDIYユーザーが絶対に知っておくべき「違約金リスク」と「絶対にやってはいけない危険な配線」、そしてダウントランスの本来の正しい仕組みについて、プロの視点から厳しく、かつ分かりやすく解説していきますね。
正しい知識を身につけて、安全に電気を使いましょう。
ぜひ最後まで読んでみてください！
- 三相200Vと単相100Vの基本的な違い
- 三相から単相へ変換するダウントランスの主要な方法
- 使用する機器に合わせた適切なトランス容量の選び方
- 変換工事における重要な注意点と危険な接続方法
ダウントランスで三相200Vから単相100Vにする仕組み
「三相200V」と「単相100V」の基本的な違いから、異なる電気を安全に変換する『ダウントランス』の仕組みを解説します。
ダウントランスには代表的な変換方法として「スコット結線」と「逆V結線」の2つの方式があります。
（※これらは「高圧受電設備のある大きな工場」や「機械内部の制御用電源」などの合法的な用途に使われる専門技術です。
ガレージの低圧電力契約で家電を使うためのものではありませんが、電気の教養として）専門的な内容も含め、それぞれの特徴や仕組みを分かりやすく説明しますので、ぜひ参考にしてください。

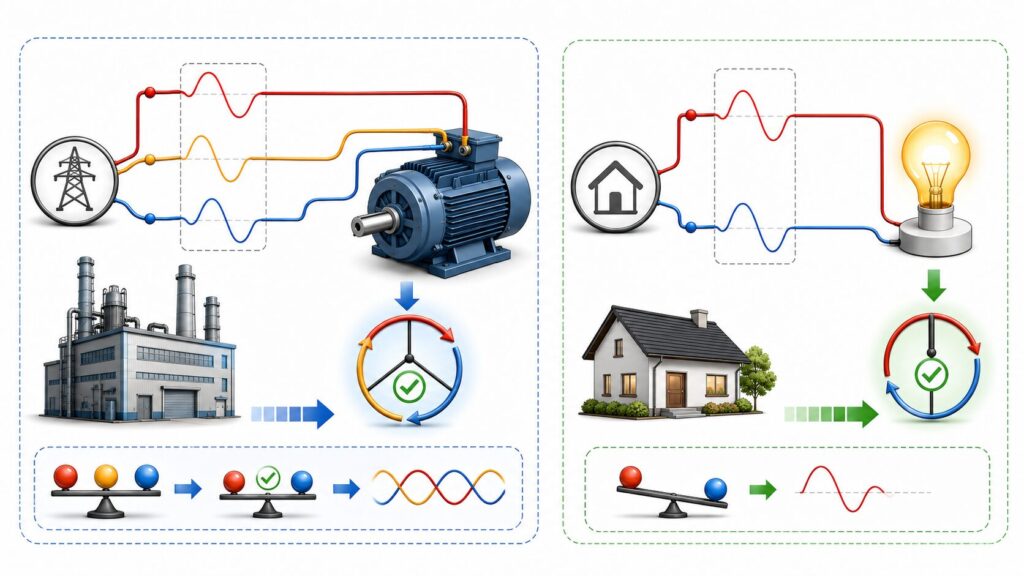

三相200Vと単相100Vの根本的な違い
まず電気の種類の違いを理解しましょう。
「三相200V」は工場などで大型機械を動かすための動力電源で、3本の電線で効率よく大きなパワーを生み出します。
この動力電源の負荷計算やA数については「三相200VのA数（電流）の取り方」で詳しく解説しています。
一方、「単相100V」は家庭の電化製品で使う一般的な電灯電源で、2本の電線で電気を供給します。
このように相数も電圧も全く異なるため、三相200Vコンセントに単相100V機器は接続できません。
無理に接続すれば機器の故障や火災、感電事故につながります。
このため、電圧と電気の種類を変換する専用の「ダウントランス（変圧器）」という機器が存在します。しかし、ここが最大の落とし穴です。
「低圧電力（動力）」の契約で、トランスを使って100Vの一般家電や家庭用・一般用の電動工具を使うことは、電力会社の供給約款上、認められていないケースがあります。
発覚すると、「契約外の用途での使用」や「不正な電気の使用」と判断され、供給停止や違約金請求の対象になる可能性があります。トランスを挟めば自由に使えるわけではないため、絶対に自己判断で接続してはいけません。

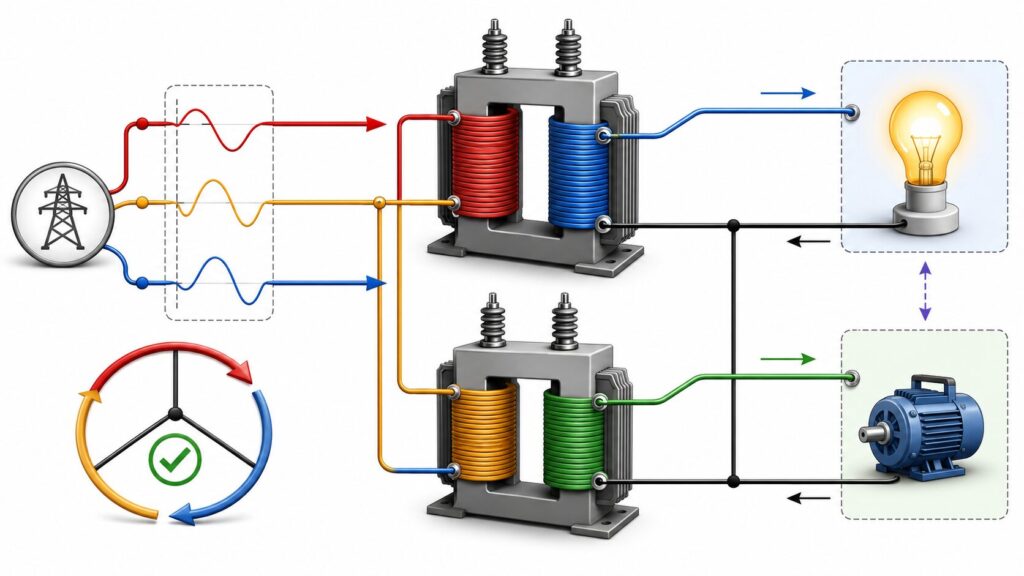

主要な変換方法①：スコット結線
三相200Vから単相100Vへの代表的な変換方法の一つが「スコット結線」です。
これは三相の電気から、互いに位相差が90度となるような二相電圧を取り出し、単相回路として利用する技術です。
簡単に言えば、1つの三相電源から、独立した2つの単相100Vコンセントを作り出すイメージです。
このため、片方の回路で工具を、もう一方で照明を使うといった使い分けが可能です。
構造上、2台のトランスを組み合わせるため仕組みは少し複雑になります。
後述しますが、電源バランスを保ちやすいという大きな利点がある一方、装置が大きくなりやすく、コストが高くなるという側面も持っています。
スコット結線のメリットとデメリット
スコット結線の最大のメリットは、2つの単相回路の負荷（使用電力）を均等にすれば、入力側の三相電源のバランスを非常に良く保てる点です。
三相電源は3線間のバランスが崩れる「不平衡」を嫌うため、この設計は電源システム全体に優しく、安定した質の良い単相電力を供給できます。
一方で、構造が複雑なためトランスが大型化し、設置スペースを要する点がデメリットです。
また逆V結線に比べコストが高くなる傾向があります。
最も注意すべきは、2つの単相回路の負荷をバランスよく使用する必要がある点で、片方の回路に負荷が偏ると、このメリットが損なわれる可能性があるため、計画的な運用が求められます。
| 特徴 | 詳細 |
|---|---|
| メリット | 入力側の三相電源のバランスを保ちやすい。2つの単相回路から安定した電力を得られる。 |
| デメリット | 構造が複雑でトランスが大型になりがち。逆V結線に比べてコストが高い。2つの単相回路の負荷を均等に使う必要がある。 |

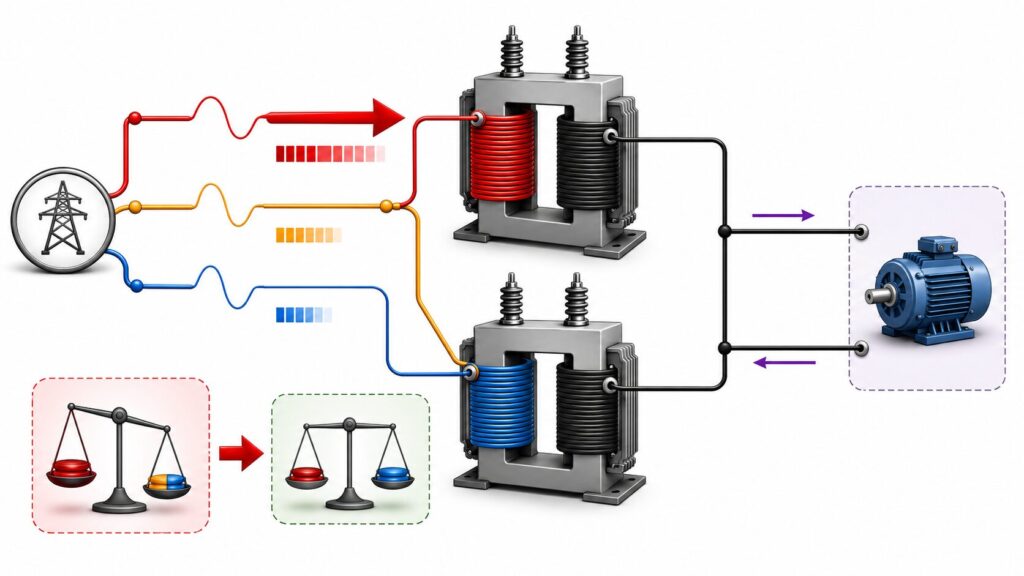

主要な変換方法②：逆V結線
もう一つの代表的な方法が「逆V結線」です。
スコット結線とは異なり、三相電源から単相回路を1つだけ取り出すための、よりシンプルな方式です。
スコット結線が2つの単相コンセントを作るのに対し、逆V結線は1つの単相コンセントを作るための方法と考えると分かりやすいでしょう。
構造がシンプルであるため、トランス自体をコンパクトかつ安価に製造できるのが大きな利点です。
「単相100V機器を1種類だけ使いたい」など、用途が限定的な場合に適しており、設置スペースや初期コストを抑えたい場合に多く選ばれます。
ただし、このシンプルさの裏には、入力側の三相電源に与える影響という重要な注意点が存在します。
逆V結線のメリットとデメリット
逆V結線のメリットは、そのシンプルさにあります。
構造が簡単なためトランスが小型で設置場所に困りにくく、スコット結線方式に比べて価格も抑えられるため、初期費用を安く済ませたい場合に有力な選択肢となります。
単相回路が1つで十分なケースでは、手軽で合理的な方法です。
しかし、最大のデメリットは、入力側の三相電源に流れる電流が不平衡（アンバランス）になる点です。
これは三相電源の3本のうち特定の線に大きな負担がかかることを意味し、線によって流れる電流値が大きく異なることがあります。
このため、配線の太さ選定など専門家による慎重な設計が不可欠で、不平衡は電源設備全体に悪影響を及ぼす可能性があります。
| 特徴 | 詳細 |
|---|---|
| メリット | 構造がシンプルでトランスが小型。スコット結線に比べてコストが安い。 |
| デメリット | 入力側の三相電源の電流が不平衡になる。特定の電線に大きな電流が流れるため、配線設計に注意が必要。 |
三相200Vから単相100Vへ変えるダウントランスの注意点
変換の仕組みを理解したら、次にダウントランスを選ぶ際や設置する際の重要な注意点を確認しましょう。
安全に電気を使用するには、正しい知識での機器選定と設置が不可欠です。
容量の選定ミスや危険な接続は、機器の故障や火災、感電事故につながります。
資格の必要性も含め、安全に関わるポイントを解説します。
トランス容量（kVA）の正しい選び方
ダウントランス選びで最も重要なのが「容量（kVA）」の選定です。
これはトランスが対応できる電気の大きさを示す能力値です。
基本は、使用したい単相100V機器の消費電力（W）の合計よりも、必ず余裕を持った容量のトランスを選ぶことです。
容量が不足すると、トランスの過熱による故障や火災の危険があります。
特にモーターを使用する電動工具などは、始動時に定格の数倍もの大きな「突入電流」が流れます。
この突入電流も考慮し、実際の消費電力合計に対して1.5倍から2倍程度の余裕を持った容量を選んでおくと安全です。
適切な容量が不明な場合は、必ず専門業者に相談してください。（※繰り返しになりますが、これらは合法的な用途においての話であり、一般のガレージで100V家電を動かす目的でトランスを選定・設置してはいけません。）
やってはいけない危険な電源の取り出し方
絶対にやってはいけない、重大な事故に繋がる危険な方法があります。

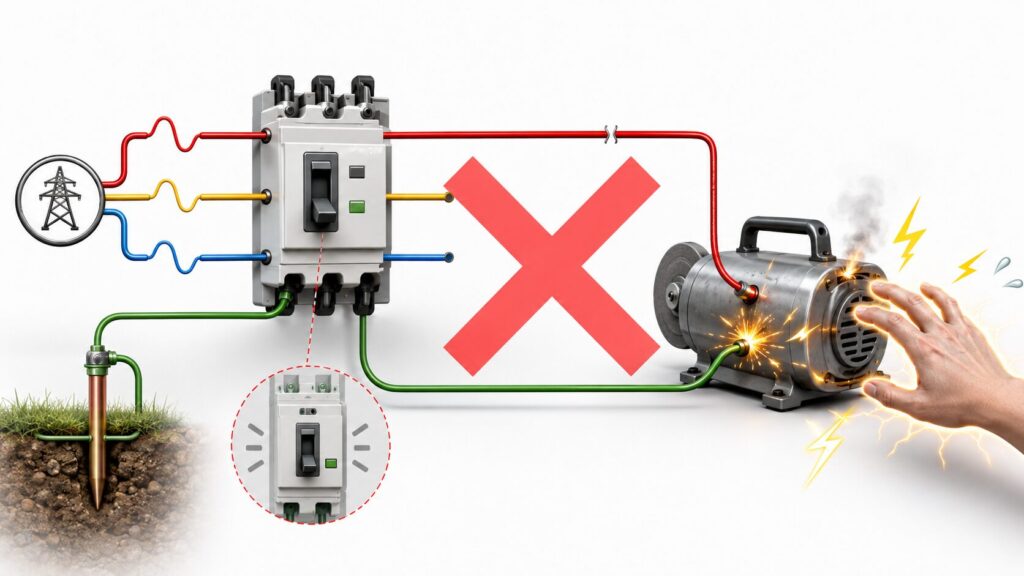

それは、三相200V配線の1本と、地面に接続されたアース（接地）線から100V電源を取り出す行為です。
対地電圧が100Vになることがあるため安易に行われがちですが、これは絶対にやめてください。
アース線は漏電した電気を地面に逃がすための「安全線」であり、常用電流を流すための電線ではありません。
これをすると漏電遮断器が正常に機能せず火災の原因になったり、機器の金属部分に触れて感電したりと、命に関わる事故に直結します。
また、電力会社との契約違反に問われる可能性もあります。合法的な設備用途で単相電源が必要な場合でも、自己流の配線ではなく、専門業者が設計した正規の変圧器設備を使用する必要があります。
三相200Vの安全な接続方法については「三相200Vの正しい繋ぎ方（XYZ結線）」も参照してください。
設置工事には電気工事士の資格が必須
ダウントランスの設置や関連する配線工事は、専門知識を要する「電気工事」に該当します。
この電気工事は「電気工事士法」により、「電気工事士」の資格を持つ人でなければ行ってはならないと厳しく定められています。
無資格者による作業は法律で禁止されており、罰則の対象となります。
これは安全を守るための重要なルールです。
配線選定の誤りや接続不良は、ショートによる火災や漏電による感電事故の危険性を著しく高めます。
DIYが得意な方でも電気工事は絶対に行わず、トランスの選定から設置、配線まで一連の作業は必ず信頼できるプロの電気工事士に依頼してください。
負荷の不平衡がもたらすリスクとは
「負荷の不平衡」は三相電源を扱う上で重要な注意点です。
三相200Vは3本の電線がバランス良く電気を送るのが理想ですが、ダウントランスで単相電源を取り出すと、特定の電線にだけ大きな負担がかかる「不平衡」状態になることがあります。
この状態が続くと、電力ロスが大きくなり電気代の無駄につながるほか、特定の電線や電源設備に過度な負担をかけて寿命を縮める原因となります。
負荷の不平衡時における電流の挙動については、「三相200VのA数（電流）の取り方」でより深く学ぶことができます。
さらに不平衡が深刻化すると、電圧が不安定になり、同じ電源系統に接続されている他の三相機器（モーター等）の運転に悪影響を及ぼす恐れもあります。
これらのリスクを避けるため、使用機器を考慮した専門家による適切な設計が不可欠です。

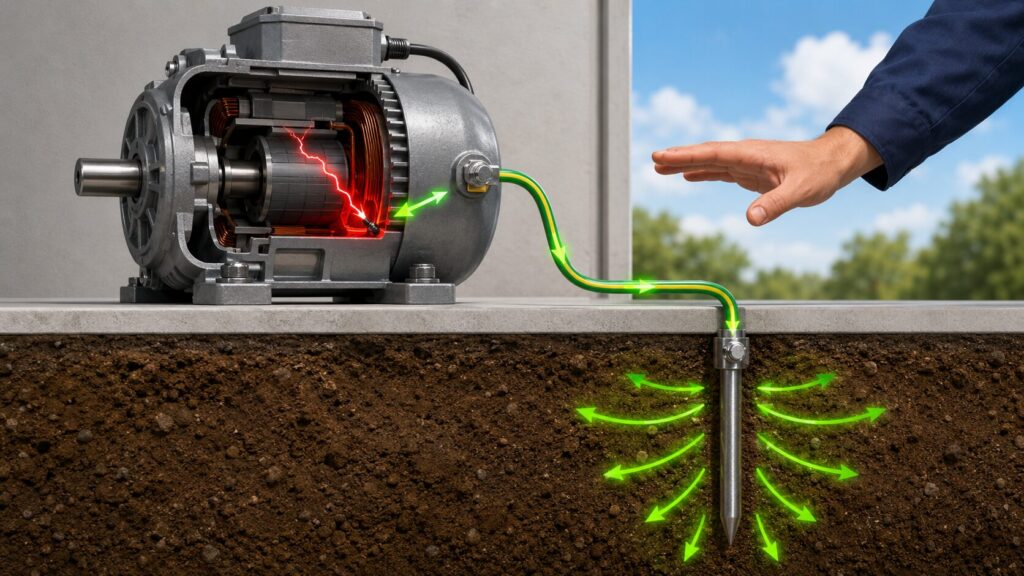

感電防止に重要なアース工事の徹底
電気を安全に利用する上で、アース（接地）工事は絶対に欠かせません。
アースは、機器内部で漏電が発生した際に、その危険な電気を安全に地面へ逃がす命綱の役割を担います。
アースがなければ、漏れた電気は機器の金属ケース等に溜まり、人が触れると体を通じて電気が流れ、重大な感電事故につながります。
ダウントランスを設置する際は、トランス本体と、そこから電源供給される単相100V機器の双方に適切なアース工事を行うことが法律で義務付けられています。
特に水気のある場所で使う機器や金属製の電動工具では、アースの有無が生死を分けることもあります。
この工事も電気工事士の資格が必要なため、設置依頼時に必ず確認しましょう。
まとめ：ダウントランスで三相200vから単相100vへ変える
今回は三相200Vから単相100Vの電気を得るダウントランスについて解説しました。
技術的には「スコット結線」や「逆V結線」で変換できますが、DIYユーザーにとって最も重要なのは「動力契約にトランスを繋いで100V家電を使うのは契約違反（多額の違約金の対象）」であるという事実です。
何よりも契約の遵守と安全を最優先してください。アース線から100Vを取るような自己流の裏技は、感電死亡事故や火災に直結するため絶対に行ってはいけません。
ガレージで100Vの一般家電や家庭用・一般用の電動工具を使いたい場合は、動力契約から無理に取り出すのではなく、まず電気工事店に相談しましょう。
状況に応じて、既存の電灯契約から単相100V回路を増設する、単相100V用の専用回路を新設する、必要に応じて電力会社へ正式な申請を行う、といった正規の方法で対応することが重要です。
そして最も重要なのが、ダウントランスの設置・配線工事は、必ず「電気工事士」の資格を持つプロに依頼することです。
無資格での作業は法律違反であり、命を危険に晒す行為です。電気は便利な反面、誤った使い方は重大事故につながります。特に三相動力の扱いは最大限の注意が必要です。
不明な点は自己判断せず、必ず専門の電気工事店に相談し、安全第一で電気環境を整えましょう。
よくある質問（Q＆A）
Q. なぜ三相200V電源に単相100Vの家電を直接繋げられないのですか？
A. 三相200Vと単相100Vは、それぞれ「相数」と「電圧」が根本的に異なります。三相200Vは3本の電線で大きな動力を供給する工場向けの電源で、単相100Vは2本の電線で家庭用の電力を供給します。相数も電圧も異なるため、そのまま接続すると機器の故障はもちろん、火災や感電事故といった重大な危険につながります。このため技術的にはダウントランス（変圧器）で変換することになりますが、「低圧電力（動力）」の契約では100Vの一般家電や工具を使用することは供給約款で固く禁止されています。トランスを使っても契約違反となり多額の違約金を請求されるため、絶対にやめてください。
Q. ダウントランスを選ぶ際、スコット結線と逆V結線のどちらを選べば良いですか？
A. まず大前提として、スコット結線や逆V結線は、低圧電力（動力）契約の回路から一般家電や家庭用・一般用の電動工具を使うために選ぶものではありません。これらは、高圧受電設備のある工場、機械内部の制御用電源、専門業者が設計する設備用途などで使われる専門的な変換方式です。その前提で技術的に説明すると、スコット結線は、1つの三相電源から独立した2つの単相回路を取り出し、負荷をバランスよく使えば入力側の三相電源の不平衡を抑えやすい方式です。一方、逆V結線は、単相回路を比較的シンプルに取り出せる方式で、装置を小型・低コストにしやすい反面、入力側の三相電源に不平衡が生じやすいという注意点があります。つまり、どちらが良いかは設備の用途、負荷容量、接続する機器、電力契約、配線条件によって変わります。一般のガレージDIY用途で自己判断するものではないため、必要な場合は必ず電気工事店や電気主任技術者などの専門家に確認してください。
Q. ダウントランスの「容量（kVA）」は、どのように選定すれば安全なのでしょうか？
A. ダウントランスの容量（kVA）は、使用したい単相100V機器の合計消費電力（W）よりも、必ず余裕を持ったものを選ぶことが最も重要です。容量が不足すると、トランスの過熱による故障や火災の危険性が高まります。特にモーターを使用する電動工具などは、起動時に定格の数倍もの「突入電流」が流れます。安全を考慮し、実際の消費電力合計に対して1.5倍から2倍程度の余裕を持った容量を選定することをお勧めします。適切な容量が不明な場合は、必ず専門業者に相談してください。
Q. 記事にある「やってはいけない危険な電源の取り出し方」とは具体的にどのようなもので、なぜ危険なのですか？
A. 記事で指摘されている危険な取り出し方とは、「三相200V配線の1本と、地面に接続されたアース（接地）線から100V電源を取り出す」行為です。アース線は漏電時に電気を地面に逃がすための「安全線」であり、常用電流を流すことを想定していません。この方法を用いると、漏電遮断器が正常に機能せず火災の原因になったり、機器の金属部分に触れて感電したりと、命に関わる事故に直結する恐れがあります。また、電力会社との契約違反にも問われます。そもそも低圧電力契約では、正規のダウントランスを使用しても100V家電を使うこと自体が契約違反になります。100Vを使いたい場合は、必ず電気工事店に依頼して単相100V（従量電灯）の引き込み工事を新たに行ってください。
